それで何をやってたかというと、今更ながらのハザード機能搭載と急に点かなくなったアンダースポットLEDの原因調査。

今までミサイルスイッチでオン/オフ制御してたウィンカーが、ちゃんとウィンカースイッチで制御できるようになったので、ハザード機能取り付けた。ウィンカー制御のために一時的にミサイルスイッチに繋いでなかったストロボも復活。
ハザードキットはヤフオクの3,000円くらいのキット使用。


スイッチはどこにしようか迷ったんだけど、丁度ハンドル左のスイッチボックスとミラーの間にスイッチがハマったので、配線をタイラップを使って固定してハンドルポストの中からメンテナンスカバー内へ。
6279616_1093608129



ウィンカースイッチのすぐ近くなので使いやすいです。


次にアンダースポットLEDが点かなくなった原因調査。

点滅パターンを変えるコントローラーを分解してみた。
6279616_3422983159

6279616_1088693324

6279616_4277612855

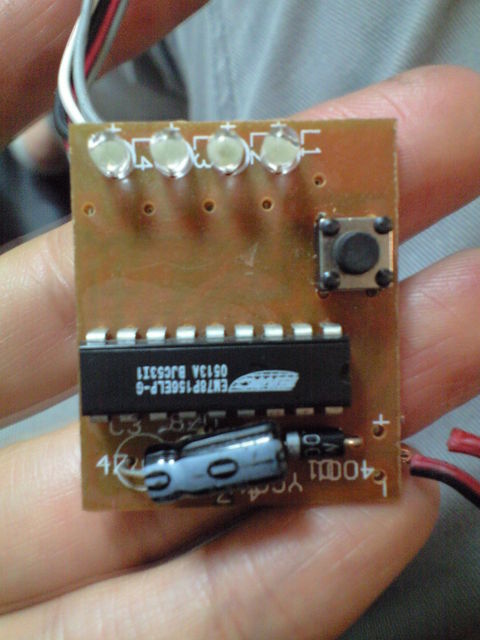

予想通りICが入ってました。
スイッチは押す毎にパターンが切り替わる。
ボタンを押す毎に順次切り替わるプログラム方法を使えば、手元のスイッチでウィンカーパターンも変えられるようになりそうです(今は基板のスイッチで切り替え)。

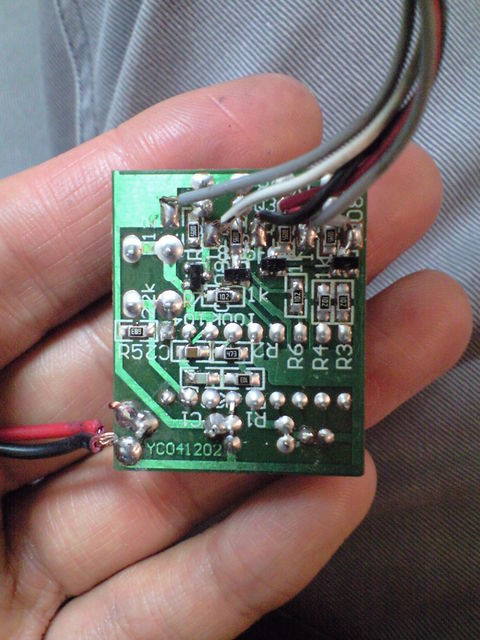

基板をチェックしてみたらプラス電源の線がハンダから断線してる(一番下の画像の左下の赤線)。
そりゃあ点かないわけだ。
ハンダ付けして付け直したら点灯するようになった。
とりあえず修復完了。


ハザード機能つけたはいいんだけど、フロントウィンカーと前後のサイドマーカー4個がLEDじゃなくてバルブだから消費電力大きくて、電圧計の数字がみるみる下がっていく…。
バッテリー上がりが恐い。

電力節約のためにLED化したいところだけど、単にLED化するだけじゃつまらないからモーションとか付けたいとか思ってしまう。そうなってくると面倒そう。

それよりは最近よく見るリアスポイラーのストップランプにモーションつけてるやつをやりたい気がする。
マイミクさんの中にも何人かいるね。
モーションの微妙な違いはあれど、基本的には8連で左右対称のモーション。
こんな感じ↓

○が消灯、●が点灯だとして、

   ○○○●●○○○
      ↓
   ○○●○○●○○
      ↓
   ○●○○○○●○
      ↓
   ●○○○○○○●

ブレーキ踏んでない状態の時にゆっくりこんな感じで切り替わる。
あんだけ付けてる人がいるってことはどっかで売ってるのかな?

このモーションだと4つの出力だけでできるので、自分がやるとしたらこのモーションをもう少し細かくしたい感じ。
16連くらいにして、かつ左右対称じゃないようにしたいけど、純正のリアスポイラーのLEDが何個単位で抵抗と繋がれてるかにもよる。
というのは、自分のLEDにモーションを付ける方法はLED数個と抵抗の1セットのマイナス配線を使うため、セットの数のモーションを付ける分には自作ユニットにマイナスを繋ぎ直すだけでいいんだけど、それ以上の数のモーションをつけるとなるとセットをその数だけ作り直さなきゃいけなくなるので非常に手間がかかる。
’06SEの純正リアスポイラーのLEDがかなり明るいので何が使われてるのか知りたいです。


ハザード機能を付けてしばらくやってたら何故かモーションウィンカーが左右とも半分つかなくなった。
またまた原因調査のため、最近買ったサーキットテスターで電圧とか導通をチェック。
自分の持ってるのは電圧と通電のチェックができるやつです。
マイナスに繋いでチェックしたい箇所にプラスを刺せば、その箇所の電圧がひと目で分かるので便利。
使用電流がどのくらいかチェックするために電流計も欲しいところ。

原因は基板にEZペンでベタ塗りしていたアースの部分に、サーキットテスターのワニ口クリップを挟みすぎたことによる導電ペースト(EZペン)の断線でした。トラブル調査で使ってたテスターが原因かい[m:79]
EZペンで塗り直したら復活。


とりあえず電装系の作業する時はバッテリーのマイナスを外さなきゃダメだね。
電源の配線とかが車体の金属部とかマイナスに触れたときにショートして火花バチバチなる 笑
