日記はかなりご無沙汰ですが…。

ここ最近自分の世界に入り込みまくりでした。

外の世界をシャットアウトして山篭りしてました 笑
打ち込んでいたのは、自作LEDウィンカー
カスタムは自作グリップヒーター以来。
最近周りがLEDブームな感じなのでようやく俺もその波に乗ってみました 笑

自分がやりたかったのは点灯パターンを自由に操れるLEDによるウィンカー!
Sougoさんとかウマさんがやってる流れたりするやつですね。


とはいってもLEDなんて既製品のLEDチューブをスイッチ経由させてフュージョンにつけたくらいだったので、LEDのアノード、カソードの勉強からスタート
自作グリップヒーターの時に勉強し直した直列並列の勉強ももう一度見直し。

自分的にはちょっと気合を入れればなんとかなるだろうと高を括ってたんだけど、技術がないのにやりたいことばっかデカくて、何について勉強したらいいのかもわからず情報収集が結構大変だった。
予想以上に新しく覚えることが多かったし。
頭の中で組み立てる段階で次から次と壁が出てきてなかなか前に進まなかったな~。

カスタム日記はいつも細かく書いてる方だけど、今回はそんなことやったらいつも長い日記が最長記録更新しそうだし、種証しするのもあれなので大雑把に書きたいと思います 笑


アルバムにはコツコツ載せてたんだけど。

テスト用のブレッドボードを使って色々と電子回路の実験。
12962922_1042184562



大体動作が確認できたら基板に実装するために回路設計ツールを使ってパターン図の作成。
いわゆるCADっていうやつです。
ちょっと配線が多いので整理してからやらないと無理そうだったので使ってみました。
なかなかいいツールが見つからなかった。

本体基板
12962922_4074743268


LED基板
12962922_122598442

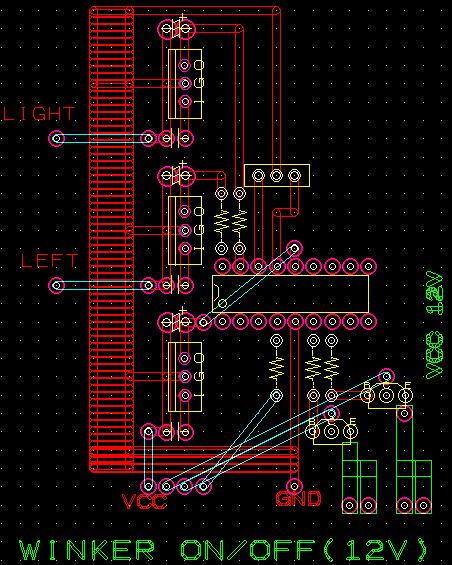

入力信号用基板
12962922_2176422307



版下印刷もできます。
12962922_202468023



プリント基板の作成にはいくつか方法があるんだけど、普通に製品とかで使われてるようなのを自分で作ろうとすると特殊な薬品とか装置が必要で大変になってくる。

CADで作った出力データを送ればプリント基板を作ってくれる会社もあるらしいけど、日本の会社の10分の1(日本だと3万円なのに3、4千円)もの安価でやってくれるブルガリアの会社だとドリルサイズとかの規格が違うらしく、設計時にガッチリ合わせないといけない。
当然海外の会社なので、発注はEメールでかつ英語でやりとりする必要がある。


とりあえずめんどくさそうなのでそれらの方法はまた次の機会にして、自分が選んだ方法は「EジスPen」というものを使った「EZサーキット」という方法でした。

12962922_135832399

12962922_767694021



ほんと修正液を使う要領で基板に描いてしばらく乾かせば配線完了。



次に各部品のハンダ付け。
何気に中学の時の技術の授業以来だったけどまあまあコツがつかめた。
12962922_845287577




がしかし!LEDのハンダ付けでトラブル発生。
ハンダ付け全て終わったと思ったらLEDの向きが下半分全部逆!!
しかも使用したのは「Super flux LED」という、プラスが2本、マイナスが2本の計4本の足がある特殊なLED。
力づくで取り外しを試みるもLED破損一個45円もするのに~
ハンダ除去用のハンダ吸い取り線を使うもイマイチはんだが吸い取りきれず。

そこでハンダ吸い取り器の登場。一瞬で吸える注射器みたいな道具です。
ハンダを溶かした瞬間に使って吸い取り。
ただまだ吸い取りきれてないのかビクともしないLED…
こんなちょびっとしか着いてないのになんでそんなに強靭なんだ…
さすが鉄恐るべし・・・・・・

諦めかけたその時、マイナスドライバーで押しながら、ハンダゴテを4本の接点にすばやくあてがう方法を編み出しノーダメージでLEDの取り外しに成功!
いや~危なかった。


ということで無事本体基板とLED基板(片側のみ)完成。
12962922_4137224547



12V電源で試し点灯してみた。
※動画がどっかに行ってしまったので、試しに緑のLEDで4+4個で作った動画を載せます。



LED基板の方はとりあえずスタンダードに長方形にしてみたけど、色々形は工夫して作ればそのまま本体基板に接続できます。
こんなこともできるってことで点灯パターンもかなり遊んでみたけど、実際は切符切られない程度に落ち着かせたいと思う。
残す作業は入力用信号の基板作りと、ケーブルコネクタ装着。
実装はそのうち…。

これからは色んな点灯パターン考えるのと、めんどくさくて結局使わなかった16ビットマイコンの使用も考えていきたいと思います。
明るくしたり暗くしたりする減光回路もやってみたいな。
